农币求画 平面设计图

胖农

本人不会CAD，又想要个直观的平面图，自己动手的热情已过，只好求助高手了，1000农币求助，不够再追加
房子坐北朝南，西面紧邻人家，东面是小巷，南面宽路

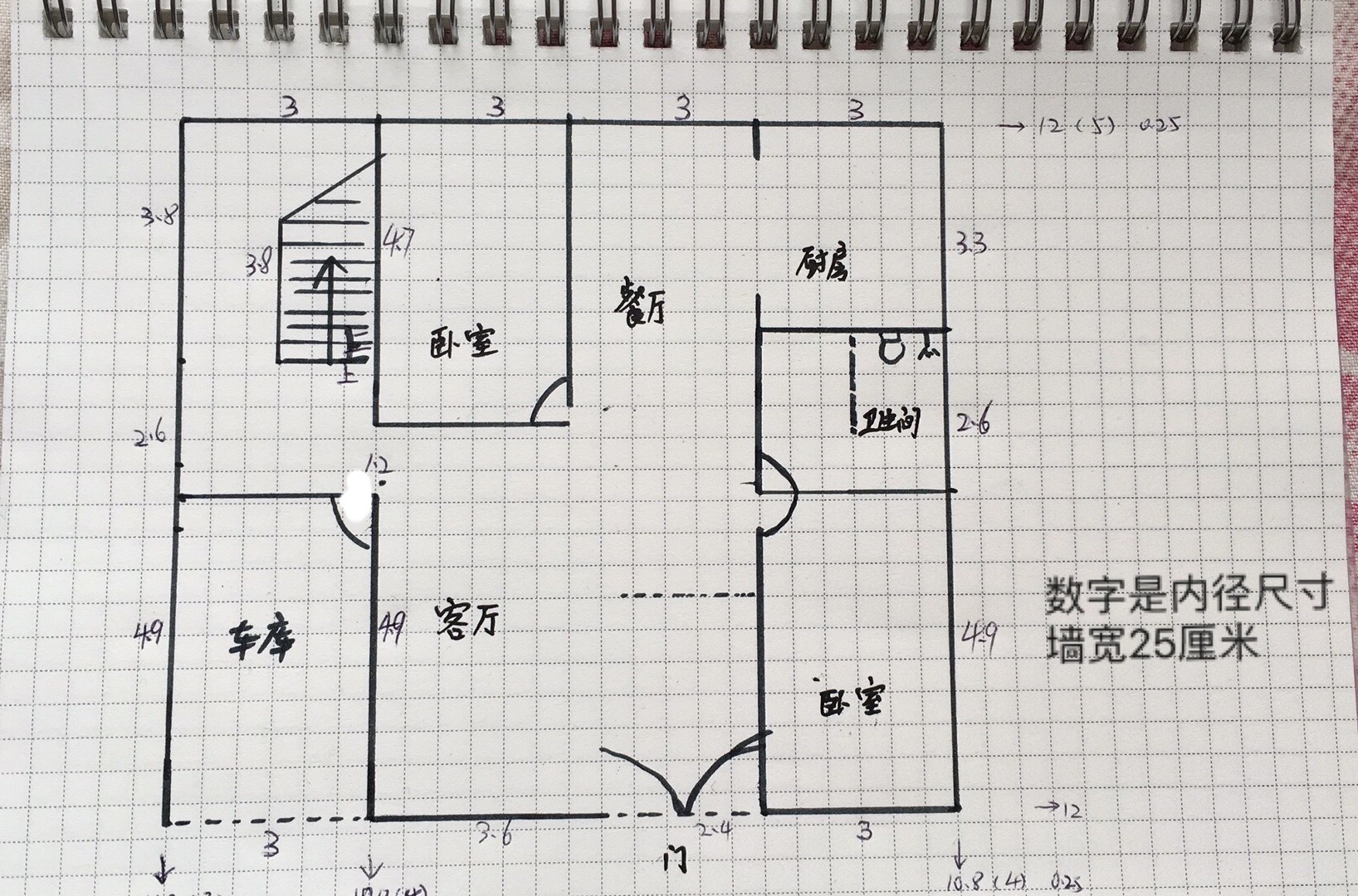

希望高手把下面的草图画成清晰的平面图，最好把墙厚度添加进去

草莓镇楼

来自苹果APP客户端

山村渔夫

老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少乡村生活阅历的砖家们搞出来的东西，花里胡俏、为造型而造型，浪费面积、浪费钱财不适用。
应在实用的基础上，注意美观、造型，尽可能与场地相结合。

月相怜

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

说的太对了，你是行家

来自苹果APP客户端

月相怜

画这个完全没有问题，但是你的布局还是有缺陷的。可能你的房子已经建成了，但是没有施工设计图吧？

来自苹果APP客户端

胖农

月相怜 发表于 2020-09-28 20:58
画这个完全没有问题，但是你的布局还是有缺陷的。可能你的房子已经建成了，但是没有施工设计图吧？

还没建成，农村，想让施工队按照我的布局建房的

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

非常感谢！

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

稍后详述噢，小孩抢手机了……

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

我的确不懂建筑，模仿别人家的户型、调整了房间用途画的。还请大师指点，楼梯很宽纯粹为了对齐前面的墙，所有房间同宽也是为了整齐。
我这里是苏北农村，靠近镇上，自家宅基地房准备重建，想建两层半或三层（因为周围都三层），我是想两层半的，往楼顶搬土种东西少累啊，顶层最好有个大露台，可以种植

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

房子坐北朝南，4间宅基大概宽13米长11米，西面紧邻人家，共墙，东面是小巷，南面宽路
本地房子多是封闭阳台，可能因为有风天气多吧

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-28 18:42
老农可让小同志给你画一个。
楼梯间3.0m太宽，公共建筑都不需要；3.0m开间的卧室不好用，通道面积太长、浪费，4.9m的车库太短……看你这个方案，其平面布局看起来、一点都不懂建筑。
把地点、场地、本地有啥规格的砖、自己的要求（含二楼）或设想等等说说，可以给你优化。
建个房子不容易，一旦建成、不好用，大把大把的钱花了、没有后悔药的。网上很多图可以利用，但不是太好——少实战的砖家搞出来的东西，花里胡哨、为造型而造型，浪费面积、浪费钱财不适用。
应在适用的基础上，注意美观、造型，尽可能与场地相结合。

这是我中意的外形图，需要改动，都比较保守哈

来自苹果APP客户端

山村渔夫

如今后不存在拆迁、面积不宜搞得太大，2层半、或3层半均可，为何要这样？屋顶留个露台、绿植，效果很好。
院前最好有大坝子、气派+聚集人气（风水），如场地小、可压缩首层面积上层悬挑。
建议——找当地真正有经验的人设计、反复研究确定方案后，才可修建，否则建好后不满意或不好用、没后悔药，毕竟术业有专攻。不少自认为很聪明的人自己瞎搞，这样的事例老夫见多了。

胖农

山村渔夫 发表于 2020-09-29 09:17
如今后不存在拆迁、面积不宜搞得太大，2层半、或3层半均可，为何要这样？屋顶留个露台、绿植，效果很好。
院前最好有大坝子、气派+聚集人气（风水），如场地小、可压缩首层面积上层悬挑。
建议——找当地真正有经验的人设计、反复研究确定方案后，才可修建，否则建好后不满意或不好用、没后悔药，毕竟术业有专攻。不少自认为很聪明的人自己瞎搞，这样的事例老夫见多了。

我考虑是两层半够用，上下楼不累，顶上部分露台、部分屋顶（夏天隔热），可是周围新盖房都是三层或者更高，所以几层先待定

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-29 09:17
如今后不存在拆迁、面积不宜搞得太大，2层半、或3层半均可，为何要这样？屋顶留个露台、绿植，效果很好。
院前最好有大坝子、气派+聚集人气（风水），如场地小、可压缩首层面积上层悬挑。
建议——找当地真正有经验的人设计、反复研究确定方案后，才可修建，否则建好后不满意或不好用、没后悔药，毕竟术业有专攻。不少自认为很聪明的人自己瞎搞，这样的事例老夫见多了。

另外，不了解坝子是什么样的？

来自苹果APP客户端

山村渔夫

胖农 发表于 2020-9-29 10:18
另外，不了解坝子是什么样的？

坝子——院坝，方便人员聚集、闲聊的地方。

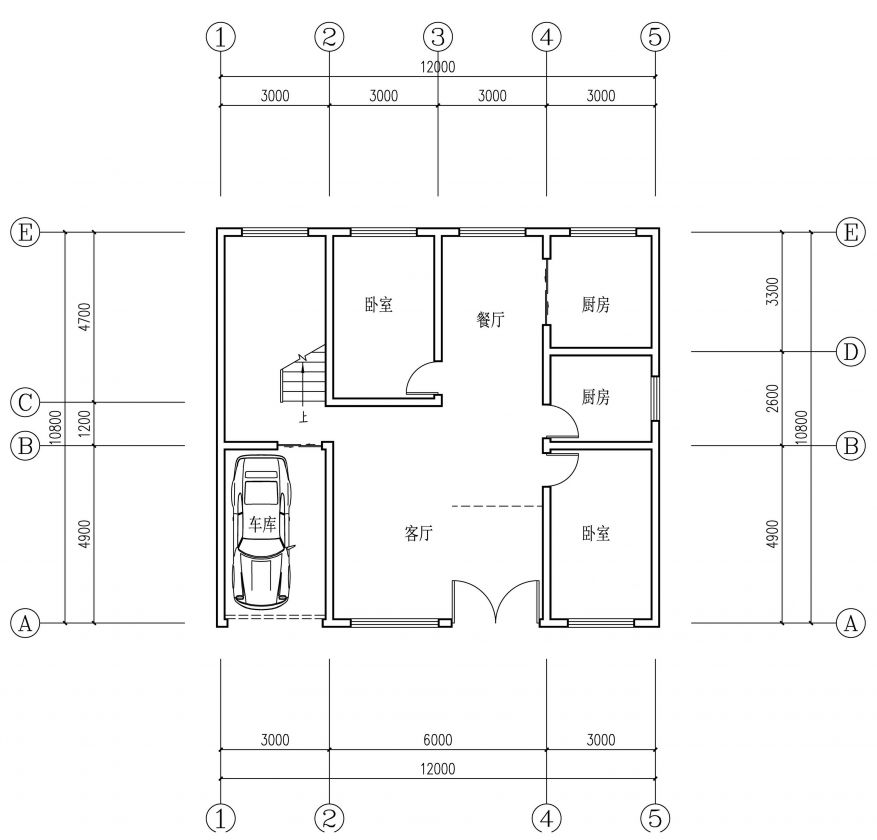

这是一点都不懂建筑设计者搞出来的平面布局，已按要求绘制出图，附件中、可下载高清图片。



111111.pdf (30.48 KB, 下载次数: 0)

2020-9-29 11:26 上传

点击文件名下载附件 111111.rar (892.27 KB, 下载次数: 0)

2020-9-29 11:26 上传

点击文件名下载附件

胖农

山村渔夫 发表于 2020-09-29 10:34
坝子——院坝，方便人员聚集、闲聊的地方。
这是一点都不懂建筑设者搞出来的平面布局，已按要求绘制出图，附件中、可下载高清图片。

谢谢指导！在各房间功能不变的情况下，给个优化尺寸就更好了！入邦不久，只种了草莓（隋珠）和葡萄，如果您感兴趣可以寄几颗草莓给您以示感谢

来自苹果APP客户端

山村渔夫

胖农 发表于 2020-9-29 11:30
谢谢指导！在各房间功能不变的情况下，给个优化尺寸就更好了！入邦不久，只种了草莓（隋珠）和葡萄，如果 ...

谢谢，对苗子不感兴趣

老夫现很少弄这些小玩意了，可再次提醒：建房的花费、不是小数目，应先有详细具体的方案（含设计）后、再动工。
1. 注意场地标高关系，方便车子、人员进出，排水也应顺畅，同时要考虑底层的防潮问题；场地内应有院坝、且宜大，乃聚集人气的地方，宽13m、进深11m的场地完全可以做到，可参阅这张图布置。

2. 车库应包括汽车位、摩托（电瓶车）车位，底层还应有储藏（库房）、工具间等，老人房一般也设置在楼下。
3. 乡村风雨大、窗子要带雨棚才可，不宜做阳台、直接全露台或半露台。
4. 不要为造型而造型，可通过色彩搭配来处理立面。

山村渔夫

胖农 发表于 2020-9-29 11:30
谢谢指导！在各房间功能不变的情况下，给个优化尺寸就更好了！入邦不久，只种了草莓（隋珠）和葡萄，如果 ...

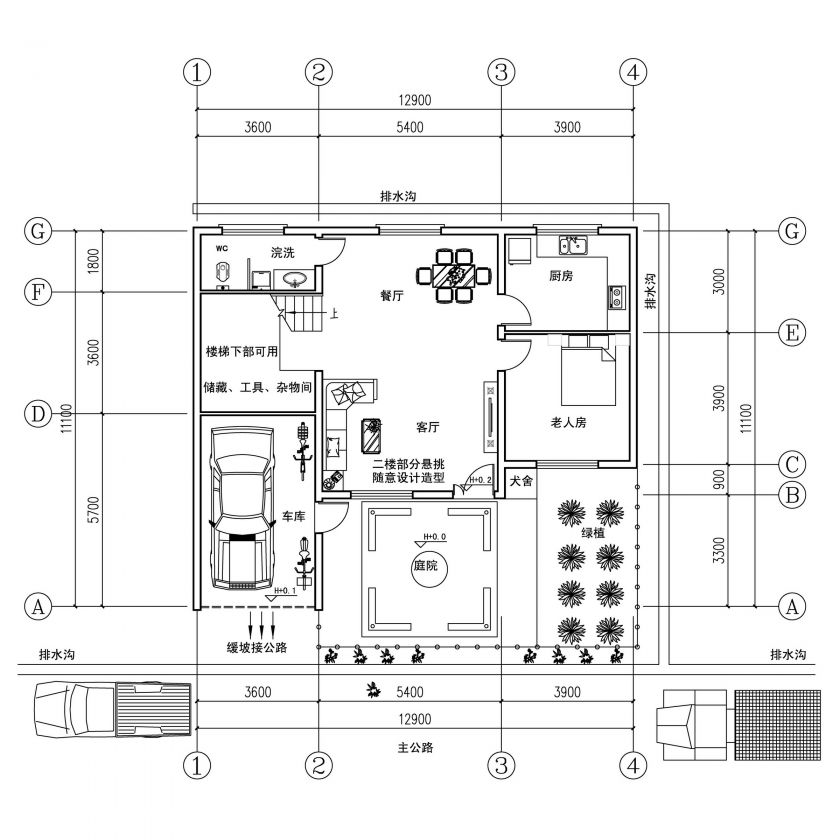

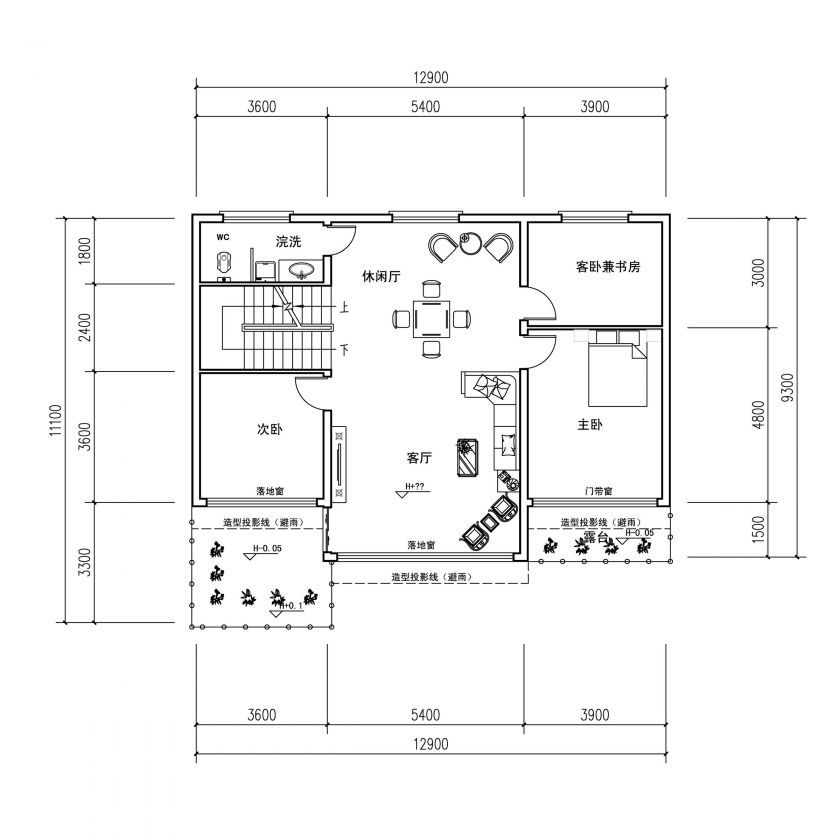

根据你提供的条件及设想，结合你提供的第2张参考图片，绘制了首层、二层方案图，未精雕细琢、仔细推敲，可根据实情完善。
第二层部分悬挑，可随意设计、造型，一层所谓客厅、相当于过厅（堂屋），二层才是真正的大客厅。

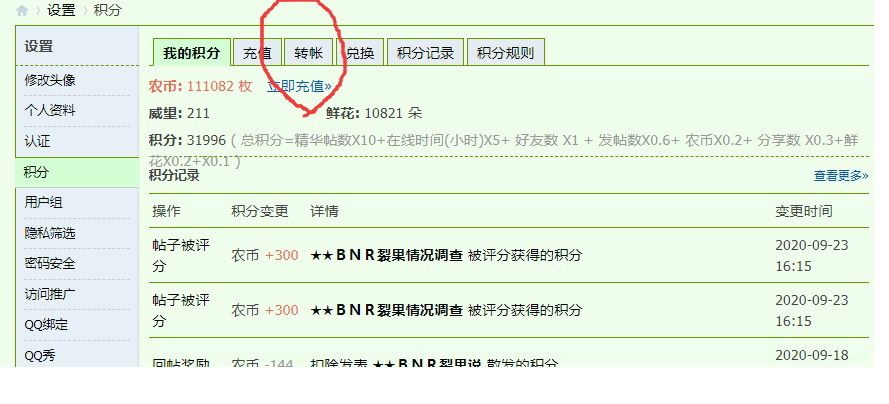

请通过转账、或打赏支付农币，税后农币2000～3000。转账农币、有20%的税，如你转账3000、老农实得2400。转账——点击头像或用户名，再点击资料中的农币、就可出来图中的页面。
如需要高清JPG图片及PDF文件，可站内短信留下邮箱。

月相怜

胖农 发表于 2020-09-28 21:41
还没建成，农村，想让施工队按照我的布局建房的

趁着还没有开始建，好好的设计一下吧

来自苹果APP客户端

月相怜

胖农 发表于 2020-09-28 21:41
还没建成，农村，想让施工队按照我的布局建房的

朝阳的尽量用于卧室，卫生间安排在北面，卫生间的门不要朝向客厅与厨房楼梯间尽量放北侧。

来自苹果APP客户端

胖农

山村渔夫 发表于 2020-09-29 18:06
根据你提供的条件及设想，结合你提供的第2张参考图片，绘制了首层方案图。
第二层部分悬挑，可随意设计、造型，一层所谓客厅、相当于过厅（堂屋），二层才是真正的大客厅。

请通过转账、或打赏支付农币，税后农币2000～3000。转账农币、有20%的税，如你转账3000、老农实得2400。转账——点击头像或用户名，再点击资料中的农币、就可出来图中的页面。
如需要高清JPG图片及PDF文件，可站内短信留下邮箱。

谢谢，手机版只能打赏支付，已支付在您最新一篇精华帖中。
老房子是带院子的，院子应该有五米多长，明天回老家确定一下
